지게차 압출 모터 하우징에 대한 포괄적 인 가이드

지게차 압출 모터 하우징 이해

까다로운 재료 취급 및 물류의 세계에서 지게차는 필수적인 주변으로 서 있습니다. 전기 구동 시스템의 핵심에는 중요한 구성 요소 인 모터 하우징이 있습니다. 구체적으로, 지게차 압출 모터 하우징 내구성, 효율성 및 열 성능을 추구하는 제조업체에게 선호되는 선택이되었습니다. 주조 또는 제조와 같은 다른 공정을 통한 하우징과 달리 압출은 알루미늄 또는 다른 합금을 죽음을 통해 강제 단면으로 연속적인 프로파일을 생성하는 것이 포함됩니다. 이 방법은 가혹한 운영 환경에 매우 적합한 고유 한 속성을 부여합니다. 이 안내서는이 중요한 구성 요소의 복잡성을 깊이 파고 들고 그 이점을 탐색하고 뉘앙스를 제조 및 주요 선택 기준을 탐구합니다.

모터 하우징을위한 압출 알루미늄의 주요 장점

모터 하우징에 대한 재료 및 제조 공정의 선택이 가장 중요하며 지게차의 성능과 수명에 직접 영향을 미칩니다. 압출 알루미늄은이 특정 응용 프로그램의 대안보다 우수한 매력적인 장점 세트를 제공합니다.

우수한 열 관리

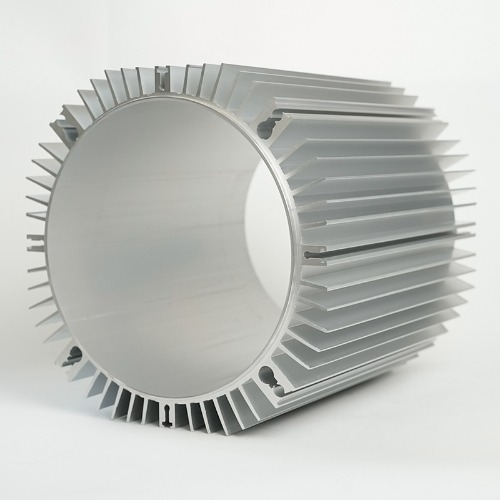

전기 모터 설계에서 가장 중요한 과제 중 하나는 열 소산입니다. 과도한 열은 단열을 저하시키고 자기 특성을 줄이며 궁극적으로 운동 고장으로 이어질 수 있습니다. 그만큼 압출 알루미늄 모터 하우징 열 소산 능력은 아마도 가장 큰 자산입니다. 압출 공정을 통해 복잡한 냉각 지느러미를 단일의 원활한 단계에서 설계에 통합 할 수 있습니다. 이 지느러미는 하우징의 표면적을 크게 증가시켜 내부 고정자에서 와인딩에서 주변 공기로보다 효율적인 열 전달을 용이하게합니다. 방열판처럼 작용하는 주철 하우징과 비교할 때 압출 알루미늄 하우징은 냉각을 적극적으로 촉진하여 과열의 위험없이보다 컴팩트 한 모터 설계 또는 더 높은 전력 밀도를 허용합니다.

놀라운 강도 대 중량 비율

6061 및 6063과 같은 압출에 사용되는 알루미늄 합금은 탁월한 구조적 강도를 제공하면서도 매우 가볍습니다. 이 높은 강도 대 중량 비율은 전기 지게차에 중요하며, 전체 차량 중량을 줄이면 에너지 효율이 증가하고 충전 당 배터리 수명이 길어집니다. 더 가벼운 모터 하우징은 더 낮은 무게 중심에 기여하여 지게차의 안정성과 기동성을 향상시킵니다. 무게를 대조 할 때, 압출 된 알루미늄 하우징은 주철로 만든 등가 하우징보다 최대 60% 가벼울 수 있으며, 이는 모든 킬로그램이 작동 범위 및 성능에 중요한 전기 자동차 설계의 중요한 요소입니다.

설계 유연성과 일관성

압출 과정은 비교할 수없는 설계 유연성을 제공합니다. 엔지니어는 다른 제조 방법으로 경제적으로 달성하기가 어렵거나 불가능한 복잡한 단면 프로파일을 만들 수 있습니다. 여기에는 외부 냉각 핀뿐만 아니라 향상된 공기 흐름 또는 장착 기능을위한 내부 채널도 포함됩니다. 또한 압출은 프로파일의 전체 길이를 따라 탁월한 치수 일관성을 갖고 부드러운 표면 마감 처리를하는 부품을 생성합니다. 이러한 일관성은 다른 구성 요소와 정확하게 맞출 수 있도록하고, 어셈블리를 단순화하며, 보조 가공 작업의 필요성을 줄여서 생산 비용을 낮추고 전반적인 품질 관리를 향상시킵니다.

지게차에 올바른 모터 하우징을 선택합니다

적절한 모터 하우징을 선택하는 것은 하나의 크기에 맞는 결정이 아닙니다. 특정 애플리케이션에 대한 최적의 성능, 수명 및 비용 효율성을 보장하기 위해 몇 가지 요소를 신중하게 평가해야합니다. 에 대한 퀘스트 지게차 모터 하우징을위한 최고의 재료 종종 압출 알루미늄으로 이어지지 만 왜 핵심이되는지 이해합니다.

중요한 선택 기준

모터 하우징을 지정할 때 다음 매개 변수를 고려하십시오.

• 애플리케이션 듀티 사이클 : 지게차가 얼마나 집중적으로 사용됩니까? 분포 센터의 고의주기는 더 많은 열을 생성하고 압출의 우수한 냉각을 요구합니다.
• 운영 환경 : 지게차는 실내, 실외 또는 냉장 보관 시설과 같은 부식성 환경에서 사용됩니까? 알루미늄은 자연적으로 산화물 층을 형성하여 부식성이 우수합니다.
• 중량 제약 : 지게차는 최대 에너지 효율을 위해 설계 되었습니까? 알루미늄의 중량 절약은 배터리 성능에 직접 영향을 미칩니다.
• 열 요구 사항 : 모터의 최대 작동 온도는 얼마입니까? 설계는 피크 하중에서 생성 된 열을 효과적으로 소산해야합니다.
• 예산 고려 사항 : 압출 다이의 초기 툴링 비용은 높을 수 있지만, 특히 2 차 처리의 감소를 고려할 때 대량 생산 단위 당 비용은 매우 경쟁적입니다.

재료 비교 : 압출 알루미늄 대 대안

정보에 근거한 결정을 내리려면 압출 알루미늄을 다른 일반적인 주택 재료와 비교하는 것이 필수적입니다. 다음 표는 주요 차이점을 간략하게 설명하며, 왜 압출이 종종 현대 전기 지게차에 선호되는 선택인지를 강조합니다.

아래 표는 다양한 모터 하우징 재료에 대한 비교 분석을 제공합니다.

테이블에서 알 수 있듯이 압출 알루미늄은 낮은 중량, 높은 열전도율 및 탁월한 강도의 최적 균형을 제공합니다. 주철은 더 큰 강도를 제공하지만 무게와 열성 성능 저하는 전기 지게차의 중요한 단점입니다. 제조 강철은 다재다능하지만 인건비로 인해 종종 더 비쌉니다. 다이 캐스트 알루미늄은 좋은 대안이지만 일반적으로 압출과 동일한 수준의 열 관리 복잡성을 달성 할 수 없습니다.

압출 모터 하우징의 유지 및 내구성

지게차의 드라이브 시스템의 수명은 구성 요소의 탄력성에 크게 의존합니다. 유지 보수 전문가들 사이의 일반적인 쿼리는 다음과 같습니다 지게차에서 압출 모터 하우징의 내구성 . 다행스럽게도 압출 된 알루미늄 하우징은 강력한 성격으로 유명합니다.

고유 한 내구성 기능

압출 된 알루미늄 하우징은 재료의 특성과 제조 공정으로 인해 내구성이 있습니다. 사용 된 알루미늄 합금은 기계적 강도, 충격에 대한 저항 및 지게차 작동에 고유 한 진동을 견딜 수있는 능력을 위해 선택됩니다. 종 방향으로 용접이나 조인트가없는 압출 프로파일의 모 놀리 식 구조는 제조 된 설계에서 발생할 수있는 잠재적 고장 지점을 제거합니다. 이 일체형 구조는 우수한 구조적 무결성을 제공하여 주택이 수년간의 격렬한 사용 동안 물리적 손상 및 환경 오염 물질로부터 섬세한 내부 부품 (스테이터, 로터 및 베어링)을 보호 할 수 있도록합니다.

유지 및 부식 저항

압출 모터 하우징을 유지하는 것은 매우 간단합니다. 압출 과정의 자연스러운 결과 인 매끄러운 표면 마감으로 인해 먼지와 때를 고수하기가 어렵 기 때문에 쉽게 청소할 수 있습니다. 알루미늄의 고유 부식 저항은 습한 환경에서도 녹슬지 않는다는 것을 의미합니다. 그러나, 특히 화학적 노출 또는 바닷물과 관련된 공격적인 환경에서, 분말 코팅 또는 양극화와 같은 추가 표면 처리는 하우징에 적용되어 추가 보호 층을 제공 할 수있다. 이것은 다음을 향상시킵니다 내식성 지게차 모터 하우징 부동산, 장기 신뢰성과 최소한의 유지 노력으로 깨끗한 외관 보장.

압출 제조 공정이 설명되었습니다

이러한 주택이 어떻게 만들어 졌는지 이해하면 품질과 성능에 대한 더 깊은 통찰력을 제공합니다. 생성 과정 전기 지게차를위한 맞춤형 압출 모터 하우징 정확하고 매혹적인 엔지니어링 업적입니다.

빌릿에서 프로필까지 : 단계별 개요

여정은 원통형 알루미늄 합금의 원통형 빌렛으로 시작되며, 이는 부드럽지만 녹지 않는 특정 온도로 가열됩니다. 이 가열 된 빌릿은 큰 유압 프레스 내의 컨테이너에로드됩니다. 램은 엄청난 압력을 가해서 맞춤형 디자인 된 강철 다이를 통해 연화 알루미늄을 강요합니다. 다이 오프닝의 모양은 압출의 단면 프로파일을 결정합니다. 알루미늄이 다이에서 나오면 런아웃 테이블 위로 당겨서 냉각되어 종종 공기 또는 물 담금질을 사용하여 원하는 재료 특성을 달성합니다. 그런 다음 길고 연속적인 프로파일을 뻗어 똑바로 펴고 필요한 길이로 절단되기 전에 내부 응력을 완화합니다. 이 개별 하우징 블랭크는 그 후 정밀 가공을 거쳐 베어링 시트, 장착 구멍 및 커넥터 포트와 같은 특정 기능을 만들어 완성 된 제품이 조립 준비가되었습니다.

사용자 정의가 중요한 이유

압출의 진정한 힘은 사용자 정의 용량에 있습니다. 제조업체는 표준 모양으로 제한되지 않습니다. 사용자 정의 다이를 설계함으로써 응용 프로그램에 완벽하게 맞춤화 된 주택을 만들 수 있습니다. 여기에는 다음이 포함됩니다.

• 열 시뮬레이션 데이터를 기반으로 최대 열 소산을 위해 냉각 핀의 수, 모양 및 크기를 최적화합니다.
• 장착 브래킷 또는 케이블 도관을 프로파일에 직접 통합하여 추가 부품을 제거합니다.
• 모터 전체의 특정 패턴으로 공기 흐름을 안내하기 위해 내부 미로 또는 채널을 작성합니다.

표준 하우징을 조정하기보다는 전체적인 솔루션을 설계 할 수있는이 기능을 통해 성능 향상이 크게 향상 될 수 있으며보다 컴팩트하고 통합 된 최종 모터 어셈블리로 이어질 수 있습니다.

모터 하우징 설계의 미래 트렌드

지게차 기술의 발전, 특히 전력의 빠른 채택으로 구성 요소 설계의 혁신을 계속 주도하고 있습니다. 모터 하우징의 역할은 간단한 보호 쉘을 넘어 확장되고 있습니다.

통합 및 경량화

추가 통합 및 경량화 경향이 가속화되고 있습니다. 향후 압출 된 모터 하우징은 다른 인접 구성 요소의 기능을 통합하도록 설계되어 구동 장치 자체의 구조적 요소로서 작용할 수 있습니다. 더 높은 강도 알루미늄 합금 및 고급 압출 기술의 사용은 강도 또는 내구성을 손상시키지 않으면 서 중량 감소의 경계를 계속해서 밀어 낼 것입니다. 또한, 초점 비용 효율적인 압출 주택 솔루션 전기 지게차를보다 쉽게 ​​접근 할 수 있도록해야 할 필요성으로 인해 강화됩니다. 다이 설계 및 프로세스 자동화의 발전은 이러한 맞춤형 구성 요소의 초기 투자 및 단위 당 비용을 줄이는 데 도움이 될 것입니다. 앞으로 몇 년 동안 재료 취급 산업에서 고성능 모터 하우징을위한 제조 방법으로 압출의 위치를 ​​강화합니다.
