마이크로 모터 쉘에 대한 종합 가이드: 재료, 설계 및 응용 분야

마이크로 모터 쉘의 핵심 기능 이해

수많은 소형 장치의 중심에는 전기 에너지를 정밀한 기계 동작으로 변환하는 놀라운 공학 기술인 마이크로 모터가 있습니다. 뼈대, 자석 및 브러시와 같은 내부 구성 요소가 가장 많은 관심을 받는 경우가 많지만 외부 케이스도 똑같이 중요한 역할을 합니다. 그만큼 마이크로 모터 쉘 단순한 표지 그 이상입니다. 이는 모터의 무결성, 성능 및 수명을 보장하는 다기능 구성 요소입니다. 이 섹션에서는 쉘의 기본 목적을 자세히 살펴보고 쉘의 디자인과 재료 선택이 모든 응용 분야에서 가장 중요한 이유를 설명합니다.

주요 역할 및 책임

마이크로 모터의 껍질은 모터 작동에 직접적인 영향을 미치는 다양한 책임을 맡습니다. 첫째, 중요한 구조적 지지와 하우징을 제공하여 내부 구성 요소의 정확한 정렬을 유지합니다. 미세한 규모라도 정렬 불량으로 인해 마찰, 진동이 증가하고 조기 고장이 발생할 수 있습니다. 둘째, 껍질은 외부 오염물질에 대한 첫 번째 방어선 역할을 합니다. 먼지, 습기 및 기타 입자상 물질은 모터의 섬세한 내부에 치명적일 수 있으며 이로 인해 단락, 막힘 및 부식이 발생할 수 있습니다. 잘 밀봉된 쉘은 이러한 요소가 시스템에 유입되는 것을 방지합니다.

또한 쉘은 열 관리에 중요한 역할을 합니다. 작동 중에 모터는 전기 저항과 기계적 마찰로 인해 열을 발생합니다. 이 열이 효과적으로 방출되지 않으면 과열로 이어질 수 있으며, 이로 인해 절연 성능이 저하되고 영구 자석의 자성이 없어져 궁극적으로 모터 소진이 발생할 수 있습니다. 쉘은 방열판 역할을 하여 열 에너지를 코어에서 주변 환경으로 전달합니다. 마지막으로 쉘은 모터의 자기장을 포함하여 근처의 민감한 전자 부품과의 간섭을 방지하고 외부 전자기 소음으로부터 모터를 보호하는 전자기 차폐 기능을 제공합니다.

쉘 디자인이 전반적인 성능에 미치는 영향

쉘의 디자인은 모터의 전반적인 성능 특성과 불가분의 관계가 있습니다. 크기와 무게는 모터의 관성에 직접적인 영향을 미치며 결과적으로 가속 및 감속 응답성에 영향을 미칩니다. 재료의 열 전도성은 열이 얼마나 효율적으로 소산되는지를 결정하여 모터의 연속 듀티 사이클과 최대 토크 출력에 영향을 미칩니다. 구조적 강성은 의료 기기나 오디오 장비와 같은 응용 분야에서 중요한 요소인 진동을 완화하고 음향 소음을 줄이는 모터의 능력에 영향을 미칩니다. 따라서 올바른 쉘을 선택하는 것은 나중에 고려할 것이 아니라 성능 경계를 결정하는 모터 설계 프로세스의 기본 부분입니다.

마이크로 모터 케이스에 가장 적합한 재료 선택

A에 적합한 재료 선택 마이크로 모터 케이싱 기계적, 열적, 전기적, 경제적 요인의 균형을 맞추는 복잡한 결정입니다. 재질에 따라 모터의 무게, 내구성, 열 방출 기능 및 비용이 결정됩니다. 모든 경우에 적용할 수 있는 단일 솔루션은 없습니다. 최적의 선택은 전적으로 응용 분야의 특정 요구 사항에 따라 달라집니다. 이 섹션에서는 가장 일반적으로 사용되는 재료를 살펴보고 해당 재료의 특성을 비교하여 정보에 입각한 선택을 안내합니다.

일반적인 재료와 그 특성

마이크로 모터 쉘용 재료 분야는 금속과 플라스틱이 주를 이루고 있으며 각각 고유한 장점과 한계가 있습니다.

금속 합금: 알루미늄 및 스테인레스강

금속 케이스, 특히 알루미늄 합금과 스테인리스 스틸로 제작된 케이스는 뛰어난 강도와 열 방출로 유명합니다.

• 알루미늄 합금: 높은 열 전도성, 낮은 밀도(경량화), 우수한 내식성으로 평가됩니다. 알루미늄은 고속 또는 연속 부하 모터와 같이 열 관리가 우선시되는 응용 분야에 자주 사용됩니다. 그러나 일반적으로 플라스틱보다 가격이 비싸고 복잡한 형태로 제조하기가 더 어려울 수 있습니다.
• 스테인레스 스틸: 우수한 기계적 강도, 경도 및 뛰어난 내식성을 제공합니다. 이는 가혹하고 부식성 환경에서 작동하는 모터 또는 극도의 구조적 무결성이 요구되는 모터에 적합한 소재입니다. 단점은 알루미늄에 비해 무게가 상당히 높고 열전도율이 낮다는 것입니다.

엔지니어링 플라스틱 및 복합재

고급 폴리머 및 복합 재료는 다용도성, 비용 효율성 및 고유한 특성으로 인해 점점 더 인기를 얻고 있습니다.

• PBT(폴리부틸렌 테레프탈레이트) 및 나일론: 이러한 열가소성 플라스틱은 우수한 전기 절연성, 높은 기계적 강도 및 적절한 내화학성을 제공합니다. 가볍고, 사출 성형을 통해 대량 생산이 저렴하며, 다른 구성 요소와 쉽게 통합될 수 있습니다. 주요 단점은 낮은 열 전도성이며 이는 고전력 애플리케이션의 제한 요소가 될 수 있습니다.
• 조달청(폴리페닐렌 설파이드): 탁월한 열 안정성, 내화학성 및 고유한 난연성으로 유명한 고성능 플라스틱입니다. 고온 및 공격적인 화학적 환경에 직면하는 모터에 적합합니다.

재료 비교표

다음 표에서는 이러한 일반적인 재료의 주요 특성을 명확하게 나란히 비교하여 설계자가 고려해야 할 고유한 절충 사항을 보여줍니다.

재료	열전도율	밀도(무게)	부식 저항	비용	이상적인 적용
알루미늄 합금	높은	낮은	좋은	중간-높음	높은-speed drones, precision instruments
스테인레스 스틸	중간	높은	훌륭한	높은	의료기기, 자동차 시스템
PBT/나일론	낮은	매우 낮음	공정함에서 좋음으로	낮은	가전제품, 가전제품
PPS	낮은	매우 낮음	훌륭한	중간	언더후드 자동차, 화학 펌프

표에서 알 수 있듯이 알루미늄은 최고의 열 성능을 제공하지만 비용이 더 많이 들고 무게도 적당합니다. 스테인레스 스틸은 거친 환경에서 비교할 수 없는 내구성을 제공하지만 무겁습니다. 플라스틱은 가볍고 저렴하지만 열을 발산하는 능력이 약합니다. 선택은 궁극적으로 모터의 용도에 가장 중요한 속성이 무엇인지에 따라 달라집니다.

고성능 모터 하우징의 주요 설계 고려 사항

디자인하기 고성능 마이크로 모터 하우징 단순히 구성요소를 둘러싸는 것 이상의 세심한 접근이 필요합니다. 여기에는 열 관리, 구조 역학, 제조 가능성 및 통합 최적화에 초점을 맞춘 전체적인 엔지니어링 프로세스가 포함됩니다. 고성능 하우징은 신뢰성 있고 효율적이며 오래 지속되는 모터와 평범한 모터를 구분하는 요소입니다. 이 섹션에서는 엔지니어가 설계 단계에서 해결해야 하는 중요한 요소를 분석합니다.

열 관리 전략

효과적인 열 방출은 아마도 고성능 설계에 있어서 가장 중요한 측면일 것입니다. 과도한 열은 모터 수명의 주요 적입니다. 이 문제를 해결하기 위해 하우징 설계를 통해 여러 가지 전략을 사용할 수 있습니다.

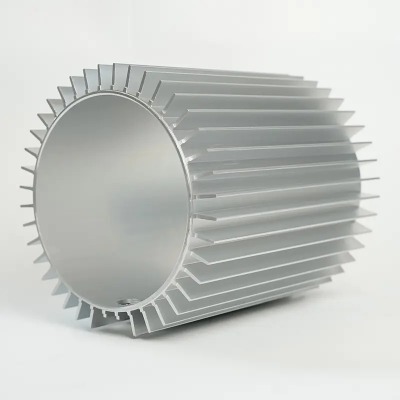

• 통합 방열판: 핀이나 능선으로 하우징의 외부 표면을 설계하면 공기에 노출되는 표면적이 크게 증가하여 대류 열 전달이 획기적으로 향상됩니다. 이는 브러시리스 모터용 알루미늄 하우징의 일반적인 특징입니다.
• 열 인터페이스 재료(TIM): 내부 모터 코어와 하우징 쉘 사이에 열 전도성 그리스 또는 패드를 사용하면 열원에서 방열 쉘로 효율적인 열 전달이 보장됩니다.
• 재료 선택: 앞서 논의한 바와 같이, 알루미늄과 같이 열 전도성이 높은 재료를 선택하는 것은 열 부하가 높은 응용 분야의 기본입니다.
• 공기 흐름 관리: 하우징 설계에는 모터 위로 냉각 공기 흐름을 안내하는 통풍구 또는 채널이 포함될 수 있습니다. 그러나 이는 유입 보호(예: IP 등급)에 대한 필요성과 균형을 이루어야 합니다.

구조적 완전성 및 진동 감쇠

하우징은 부하 시 변형을 방지할 수 있을 만큼 견고해야 합니다. 이로 인해 내부 구성 요소가 잘못 정렬되어 고장이 발생할 수 있습니다. 여기에는 약점을 식별하고 강화하기 위해 구조 분석(예: 유한 요소 분석 또는 FEA)을 수행하는 작업이 포함됩니다. 동시에 하우징은 모터 자체에서 발생하는 진동을 효과적으로 줄여야 합니다. 과도한 진동은 소음, 부품 마모, 납땜 연결 불량을 유발합니다. 설계 기술에는 다음이 포함됩니다.

• 상당한 무게를 추가하지 않고도 강성을 높이기 위해 전략적인 리브를 추가했습니다.
• 모터와 외부 구조물 사이에 진동 감쇠 재료 또는 마운트를 통합합니다.
• 덜거덕거림과 미세한 움직임을 방지하기 위해 구성 요소 간의 정확한 맞춤을 보장합니다.

제조 기술 및 공차

선택한 제조 공정은 재료와 디자인의 복잡성에 따라 결정됩니다. 금속 하우징은 일반적으로 다이캐스트 또는 기계 가공되어 높은 정밀도와 우수한 열 특성을 제공하지만 비용이 더 많이 듭니다. 플라스틱 하우징은 거의 독점적으로 사출 성형되어 대량 생산에 매우 비용 효율적이며 믿을 수 없을 정도로 복잡하고 통합된 형태를 허용합니다. 방법에 관계없이 적절한 베어링 정렬, 기어 맞물림(해당되는 경우) 및 전반적인 조립 일관성을 보장하려면 엄격한 공차를 유지하는 것이 중요합니다. 생산이 불가능하거나 엄청나게 비용이 많이 드는 기능을 피하려면 제조 가능성을 위한 설계(DFM) 접근 방식이 필수적입니다.

다양한 유형의 정밀 마이크로 모터 인클로저 탐색

세계 정밀 마이크로 모터 인클로저 특정 운영 및 환경 요구 사항을 충족하도록 맞춤화된 다양한 디자인을 갖추고 있습니다. 엔클로저 유형은 모터의 보호 수준, 냉각 방법 및 애플리케이션에 대한 전반적인 적합성에 직접적인 영향을 미칩니다. 작업에 적합한 모터를 선택하려면 이러한 유형을 이해하는 것이 중요합니다. 이 섹션에서는 개방형 프레임부터 완전 밀봉 장치까지 가장 일반적인 인클로저 유형을 살펴봅니다.

오픈 프레임 인클로저

오픈 프레임 인클로저는 이름에서 알 수 있듯이 최소한의 보호 기능을 제공합니다. 일반적으로 모터 구성 요소를 제자리에 고정하지만 전기자 및 권선을 야외에 노출시키는 기본 구조 프레임으로 구성됩니다.

• 장점: 가장 큰 장점은 주변 공기에 최대한 노출되어 뛰어난 냉각 효과를 제공한다는 것입니다. 이 디자인은 또한 제조 비용이 가장 간단하고 저렴합니다.
• 단점: 먼지, 습기 또는 물리적 접촉에 대한 보호 기능이 거의 없습니다. 이러한 모터는 이물질에 의한 손상에 매우 취약하며 깨끗하고 건조하지 않은 환경에는 적합하지 않습니다.
• 신청: 주로 실험실 환경, 프로토타입 개발 또는 외부 장치 자체가 필요한 보호 기능을 제공하는 대규모 밀폐형 시스템 내에서 사용됩니다.

완전 밀폐형 비환기형(TENV) 인클로저

TENV 인클로저는 보호 수준이 크게 향상되었습니다. 모터는 쉘 내에 완전히 밀봉되어 모터 내부와 외부 사이의 자유로운 공기 교환을 방지합니다.

• 장점: 먼지, 때, 가벼운 습기 노출(예: 튀는 것)로부터 탁월한 보호 기능을 제공합니다. 오픈 프레임 디자인보다 더 견고합니다.
• 단점: 열 방출은 쉘을 통한 전도와 외부 표면의 대류에만 의존하므로 효율성이 떨어집니다. 이는 모터의 전력 밀도와 연속 듀티 사이클을 제한할 수 있습니다.
• 신청: 작동 환경에 공기 중 오염 물질이 포함될 수 있는 기기, 펌프, 팬 및 기타 응용 분야에 널리 사용됩니다.

완전 밀폐형 팬 냉각식(TEFC) 및 방수 인클로저

더욱 까다로운 애플리케이션의 경우 더욱 특수한 인클로저가 필요합니다.

• TEFC: 이 디자인은 TENV와 유사하지만 모터 샤프트에 외부 팬이 장착되어 있습니다. 이 팬은 하우징 외부로 공기를 불어 대류 열 전달을 크게 향상시키고 표준 TENV 모터보다 더 높은 전력 출력을 허용합니다.
• 방수/IP67 인클로저: 이는 물에 잠기거나 고압 제트에 노출되는 것을 견딜 수 있도록 고급 밀봉 기술(예: 개스킷, O-링, 밀봉 커넥터)로 설계된 고도로 전문화된 TENV 인클로저입니다. IP67 또는 IP68과 같은 높은 IP(Ingress Protection) 등급이 특징입니다.

개방형 프레임에서 방수 인클로저로의 발전에는 분명한 상충 관계가 있습니다. 보호 수준을 높이면 거의 항상 열 성능이 저하되고 비용과 복잡성이 증가합니다. 선택은 운영 환경에 대한 철저한 이해를 바탕으로 이루어져야 합니다.

맞춤 가이드 마이크로 모터 쉘 제조 공정

기성 솔루션이 특정 애플리케이션 요구 사항을 충족하지 못하는 경우 맞춤형 마이크로 모터 쉘 제조 필요해집니다. 이 프로세스에는 정확한 치수, 재료 및 성능 사양에 맞는 고유한 하우징을 만드는 작업이 포함됩니다. 맞춤형 제조에 참여하면 표준 부품으로는 불가능한 최적화가 가능하지만, 사용 가능한 프로세스와 그 의미에 대한 깊은 이해가 필요합니다. 이 가이드는 맞춤형 쉘의 주요 제조 경로를 안내합니다.

플라스틱 쉘용 사출 성형

사출 성형은 플라스틱 모터 하우징을 대량 생산하는 주요 공정입니다. 여기에는 플라스틱 펠릿이 녹을 때까지 가열한 다음 고압으로 정밀 가공된 금속 금형 캐비티에 주입하는 과정이 포함됩니다.

사출 성형 단계:

1. 툴링 설계 및 제조: 첫 번째이자 가장 중요한 단계는 금형(또는 "도구")을 만드는 것입니다. 이는 경화강이나 알루미늄을 CNC 가공하는 것과 관련된 복잡하고 비용이 많이 들고 시간이 많이 걸리는 프로세스입니다. 설계에서는 재료 수축, 냉각 채널 및 배출 메커니즘을 고려해야 합니다.
2. 성형 주기: 이 사이클에는 금형을 닫고, 용융된 플라스틱을 주입하고, 압력을 유지하여 캐비티를 압축하고, 부품을 냉각하고, 금형을 열고, 완성된 부품을 배출하는 작업이 포함됩니다. 이 주기는 몇 초에서 몇 분 정도 걸릴 수 있습니다.
3. 후처리: 배출 후 부품에는 여분의 플라스틱(플래시)을 다듬고 구멍 태핑이나 인서트 추가와 같은 2차 작업이 필요할 수 있습니다.

장점: 매우 높은 생산 속도, 탁월한 반복성, 대량 생산 시 낮은 부품당 비용, 높은 정밀도로 복잡한 형상을 생성하는 능력.
단점: 매우 높은 초기 툴링 비용, 툴 제조에 대한 긴 리드 타임, 소량 생산에 대한 경제적 불가능성.

금속 쉘용 다이 캐스팅 및 CNC 가공

금속 하우징의 경우 두 가지 주요 공정은 다이캐스팅과 CNC 가공입니다.

• 다이 캐스팅: 원칙적으로는 사출 성형과 유사하지만 금속의 경우입니다. 용융된 금속(예: 알루미늄 또는 아연 합금)은 고압으로 강철 주형에 주입됩니다. 표면 마감과 치수 안정성이 뛰어나 복잡하고 벽이 얇은 금속 부품을 대량 생산하는 데 이상적입니다. 툴링은 비용이 많이 들지만 대량 생산의 경우 부품당 비용이 낮습니다.
• CNC 가공: 재료를 제거하는 컴퓨터 제어 절단 도구를 사용하여 금속(또는 플라스틱)의 고체 블록을 성형하는 절삭 공정입니다. 이 공정은 믿을 수 없을 정도로 다재다능하고 정밀하며 공차가 매우 엄격하고 복잡한 기능을 갖춘 부품을 생산할 수 있습니다. 프로토타입, 소량 생산, 주조보다 높은 강도가 요구되는 부품에 이상적입니다. 주요 단점은 주조에 비해 부품당 비용이 더 높고(폐기물 및 긴 사이클 시간으로 인해) 일부 기하학적 제한이 있다는 것입니다.

올바른 프로세스 선택

이러한 프로세스 간의 결정은 주로 볼륨, 재료 및 복잡성이라는 세 가지 요소에 의해 결정됩니다.

• 용량: 대량 생산(부품 10,000개)은 높은 툴링 비용에도 불구하고 사출 성형이나 다이캐스팅을 선호합니다. 소량(1 - 1,000개 부품)으로 CNC 가공이 기본 선택입니다.
• 재료: 원하는 재료에 따라 프로세스가 결정되는 경우가 많습니다. 대부분의 플라스틱은 사출 성형되는 반면 금속은 다이캐스트 또는 기계 가공됩니다.
• 복잡성과 정확성: 매우 복잡한 모양은 성형이나 주조를 통해 가장 잘 만들어집니다. 최고의 정밀도와 강도가 요구되는 부품은 종종 가공됩니다.

맞춤형 제조를 진행하려면 숙련된 제조 엔지니어와 긴밀한 협력을 통해 해당 응용 분야에 가장 비용 효율적이고 기술적으로 적합한 프로세스를 선택해야 합니다.

내구성이 뛰어난 마이크로 모터 케이스의 유지 관리 및 문제 해결

마이크로 모터의 장기적인 상태를 보장하려면 외부 보호 시스템의 사전 유지 관리와 기민한 문제 해결이 필요합니다. 에이 내구성이 뛰어난 마이크로 모터 케이스 지속되도록 설계되었지만 파괴할 수 없는 것은 아닙니다. 관리 방법을 이해하고 고장 징후를 식별하면 치명적인 모터 고장을 방지하고 서비스 수명을 크게 연장할 수 있습니다. 이 마지막 섹션은 사용자와 기술자를 위한 실용적인 가이드를 제공합니다.

정기점검 및 예방정비

정기적인 유지 관리 일정은 예상치 못한 오류에 대한 최선의 방어입니다. 모터의 외부 상태와 성능에 초점을 맞춰야 합니다.

• 육안 검사: 균열, 찌그러짐 또는 깊은 긁힘과 같은 물리적 손상 징후가 있는지 케이스를 정기적으로 확인하십시오. 이로 인해 구조적 무결성과 보호 수준이 손상될 수 있습니다. 특히 금속 케이스에서 부식 징후를 찾으십시오. 부식 징후는 재료를 약화시키고 구멍이 생길 수 있습니다.
• 청소: 모터 케이싱을 깨끗하고 잔해물이 없도록 유지하십시오. TENV 및 TEFC 모터의 경우 냉각 핀과 팬 블레이드(있는 경우)가 먼지로 막히지 않았는지 확인하십시오. 먼지로 인해 열 방출이 심각하게 손상될 수 있습니다. 부드러운 솔이나 저압 압축 공기를 사용하고 구성품이 손상되지 않도록 주의하십시오.
• 씰과 개스킷을 확인하세요. 방수 또는 방진 등급의 모터의 경우 씰, 개스킷 및 케이블 글랜드의 무결성을 정기적으로 검사하십시오. 이러한 재료는 열, 오존 또는 기계적 응력으로 인해 시간이 지남에 따라 성능이 저하되어 씰이 파손될 수 있습니다.
• 열 모니터링: 적외선 온도계나 열화상 카메라를 사용하여 모터의 작동 온도를 정기적으로 확인하십시오. 시간이 지남에 따라 온도가 점진적으로 증가하는 것은 하우징의 냉각 핀이 막혔거나, 내부 열 경로가 저하되었거나, 베어링에 결함이 있어 추가 열이 발생했음을 나타낼 수 있습니다.

일반적인 문제 및 진단 단계

문제가 의심되는 경우 진단에 대한 체계적인 접근 방식이 중요합니다.

• 과열: 모터가 과열되는 경우 문제는 외부(냉각 핀 막힘, 높은 주변 온도에서 작동) 또는 내부(베어링 마모, 전기 결함)일 수 있습니다. 먼저 하우징 외부를 확인하고 청소하세요. 문제가 지속되면 내부 결함일 가능성이 높습니다.
• 물리적 손상: 금이 가거나 찌그러진 케이스는 교체해야 합니다. 작은 균열이라도 유해한 오염물질이 유입되어 내부 부식이나 전기 단락이 발생할 수 있습니다.
• 소음과 진동: 내부 문제인 경우가 많지만, 하우징 마운트가 느슨하거나 외부 물체가 TEFC 모터의 외부 팬에 충격을 가하면 과도한 소음이나 진동이 발생할 수 있습니다. 모든 장착 하드웨어가 단단히 고정되어 있고 외부 공기 흐름 경로가 깨끗한지 확인하십시오.
• 성능 저하: 모터가 덜 강력해 보이거나 부하가 걸려도 어려움을 겪는다면, 케이스의 열 방출 부족으로 인한 과열로 인해 내부 전자 장치가 스스로를 보호하기 위해 성능이 저하(전력 감소)될 수 있다는 점을 고려하십시오.

이러한 유지 관리 및 문제 해결 방법을 통합함으로써 마이크로 모터 케이스의 무결성을 보존할 수 있으며 내부의 민감한 구성 요소에 대한 안정적인 보호를 지속적으로 제공하여 장비에 대한 투자를 극대화할 수 있습니다.
